Gryphon Diablo 300 DAC Module – Modulo D/A per Amplificatore Integrato Diablo 300
6.470,00€
Spedizione calcolata al checkout · Reso entro 14 giorni.
Perché acquistare da Altovolume
✓ Specialisti Hi-Fi dal 2002
✓ Consulenza reale prima e dopo l’acquisto
✓ Spedizioni sempre protette e assicurate
✓ Prodotti ufficiali con garanzia italiana
Con il Gryphon Diablo 300 DAC Module l’integrato Diablo 300 diventa un sistema completo: conversione digitale, preamplificazione e finale nello stesso telaio. Il vantaggio non è solo di spazio, perché senza DAC esterno spariscono un collegamento, diverse prese e punti di saldatura, e il segnale fa meno strada. Il progetto riprende molte idee del convertitore Gryphon Kalliope.
Il convertitore
Il chip è l’ESS Sabre ES9018, servito da alimentazioni discrete a ±22 V a bassissimo rumore, separate per canale sinistro e destro. Gli stadi analogici lavorano in Classe A, in configurazione dual mono e senza retroazione; i filtri analogici usano condensatori in mica argentata e polipropilene.
USB senza i disturbi del computer
Molti DAC alimentano il ricevitore USB con i 5 volt che arrivano dal computer lungo il cavo, e con loro arrivano anche i disturbi. Qui il ricevitore ha una propria alimentazione a supercondensatori da 12,5 farad, che si comporta come una batteria: all’accensione del Diablo 300 la carica richiede fino a 4 minuti, segnalati da un LED blu. Via USB passano PCM da 44,1 a 384 kHz e DSD da DSD64 a DSD512; secondo il manuale DSD256 e DSD512 funzionano con Windows, mentre con Mac si arriva a DSD128, senza driver.
Ingressi e impostazioni

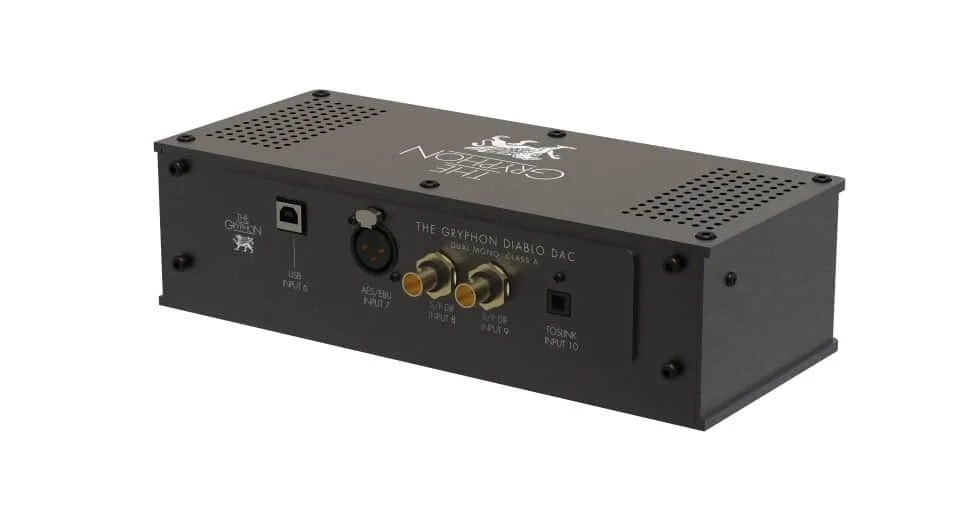

Ai cinque ingressi analogici del Diablo 300 se ne aggiungono cinque digitali, numerati da 6 a 10: USB, AES/EBU su XLR, due S/PDIF su BNC e un Toslink. Dal menu sul frontale si scelgono il filtro PCM lento o rapido, il filtro DSD a 50, 60 o 70 kHz, il passa basso analogico per il DSD e il livello d’uscita a 0 o −6 dB.
Montaggio
Il modulo è chiuso in un contenitore di alluminio separato, con pannelli a massa, per non disturbare gli stadi dell’amplificatore né il modulo fono opzionale. Gryphon lo prevede montato in fabbrica oppure aggiunto in un secondo momento.
Per un consiglio sull’impianto in cui inserirlo scrivici: ti rispondiamo entro 24 ore.
Scheda tecnica
| Generale | |
| Tipo | Modulo D/A opzionale, da installare all'interno |
| Apparecchio compatibile | Gryphon Diablo 300 |
| Convertitore | ESS Sabre ES9018 |
| Sezione analogica | Dual mono in Classe A |
| Retroazione | Nessuna |
| Filtri digitali | PCM a pendenza lenta o rapida; DSD a 50, 60 o 70 kHz |
| Filtro analogico DSD | Passa basso del primo ordine, inseribile |
| Livello d'uscita | 0 o −6 dB |
| Oscillatore | Compensato in temperatura, precisione migliore di 5 ppm |
| Circuito stampato | 2 schede a 4 strati, rame fino a 70 µm |
| Montaggio | In fabbrica o successivo |
| Ingressi | |
| USB | PCM da 44,1 a 384 kHz fino a 32 bit; DSD64, DSD128, DSD256, DSD512 (DSD256 e DSD512 solo Windows) |
| AES/EBU | 1 XLR Neutrik dorato, 110 ohm |
| S/PDIF | 2 BNC dorati da 75 ohm, isolati in Teflon |
| Formati AES/EBU e S/PDIF | PCM da 22,05 a 192 kHz fino a 32 bit |
| Ottico | 1 Toslink, PCM da 22,05 a 96 kHz fino a 32 bit |
| Prestazioni | |
| Livello d'uscita bilanciato massimo | 2,15 Vrms |
| Rapporto segnale/rumore non pesato | < −110 dB |
| Rapporto segnale/rumore pesato A | < −113 dB |
| Distorsione (THD+N) | < 0,005% a 0 dB |
| Impedenza d'uscita | 22 ohm |
| Banda passante (−3 dB) | 0 – 192 kHz |
| Alimentazione | |
| Sezione USB | Supercondensatori da 12,5 F, indipendente dal computer |
| Stadi d'uscita analogici | Regolati ±22 V DC, discreti |
| Dimensioni e peso | |
| Dimensioni (L × A × P) | 260 × 70 × 110 mm |
| Peso | 1,6 kg |
| Vendita | |
| Unità di vendita | Pezzo |
